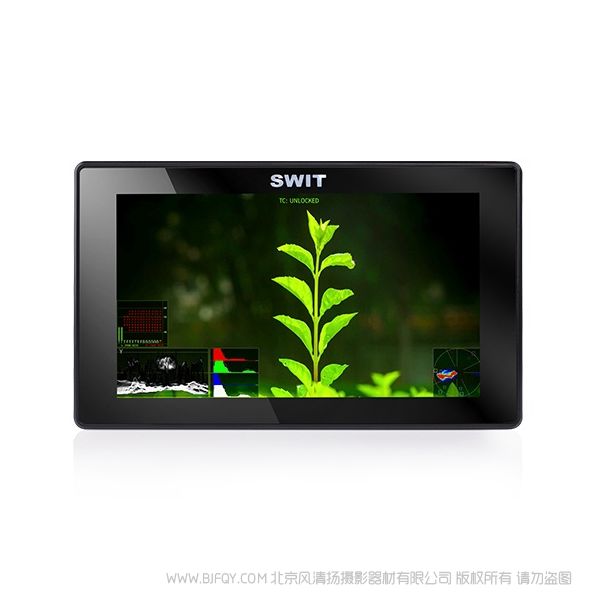

5.5英寸全高清屏

全貼合工藝，清澈通透

S-1053F采用5.5英寸LED背光液晶面板，全貼合液晶工藝，清澈、通透；全高清1920x1080分辨率，1000:1對比度，水平160°與垂直160°寬視角。

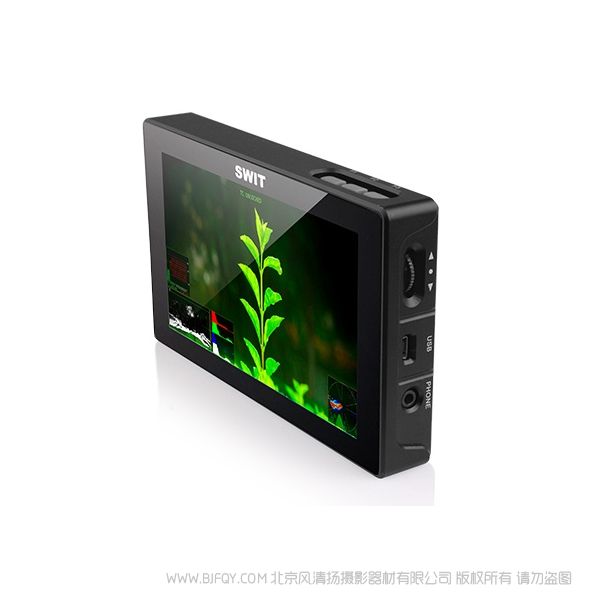

CNC一體成型外殼

S-1053F采用鋁合金一體成型外殼，結實耐用，適合戶外影視攝像機頭拍攝監看。

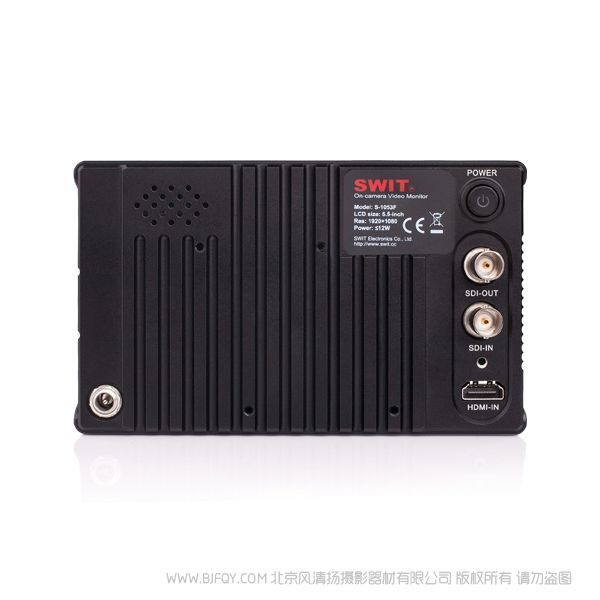

輸入/輸出接口

SDI & HDMI

S-1053F監視器支持：
2K/3G/HD/SD-SDI 輸入× 1
2K/3G/HD/SD-SDI 環出 × 1
HDMI 輸入 × 1
HDMI 轉 SDI 輸出 × 1 (共用SDI環出口)
Micro USB × 1 (固件升級&LUT表)
3.5mm模擬音頻輸出 × 1


內置HDMI輸入轉SDI輸出


S-1053F支持HDMI輸入轉SDI輸出，共用SDI環出端口，支持以下HDMI格式轉換為同格式的SDI：480i, 576i, 720p (60 / 59.94 / 50), 1080i (60 / 59.94 / 50), 1080p (30 / 29.97 / 25 / 24 / 23.98)
注：SDI和HDMI同時接入的時候，當前監看信號源選擇SDI，SDI輸出端口為SDI環出；當前信號源選擇HDMI，SDI輸出端口則為HDMI轉SDI輸出。


9級快速放大

支持上下左右平移操控

將放大模式設置到任意一個F快捷鍵上，進入放大模式后，波動菜單旋鈕可以快速無黑屏放大視頻畫面，放大比例依次為：1.2x, 1.5x, 1.8x, 2.0x, 2.4x, 2.6x, 2.8x, 3.0x。
按一次菜單撥盤，可切換為左右移動畫面模式，再按一次菜單撥盤，切換為上下移動畫面模式，再按一次菜單撥盤，切換為輔助聚焦精度調節模式（需開啟輔助聚焦功能）。


內置Delog 3DLUT表

支持用戶LUT表上載

S-1053F監視器內置多款影視攝像機灰片log轉標準Rec709的3DLUT查找表，支持：Log-C, C-log, S-log2， S-log3, V-log, J-log1, RedLogFilm一鍵轉換為Rec709監看。
此外，用戶自定義的3DLUT cube文件（17x17x17）可通過U盤導入監視器，進行轉換監看（需Micro USB OTG）。


視頻分析輔助模式

波形圖 / 矢量圖 / 直方圖

S-1053F支持全系列技監級視頻分析功能，包括Y/Pb/Pr/R/G/B波形圖、矢量圖、R/G/B/Y直方圖，對視頻信號的亮度、色度、飽和度等數字信息轉化成圖案圖表顯示出來，各種技監圖案可獨立打開/關閉，可選擇上下左右顯示位置、大小、顏色、背景透明度等。


數字音頻解嵌

16路音柱+異常報警+任選2路輸出

S-1053F支持SDI-16路、HDMI-2路數字音頻解嵌音柱顯示，帶音頻電頻刻度，支持音頻異常報警字符，還可以任選2路音頻通過3.5mm接口或揚聲器輸出。音柱表可選擇上下左右顯示位置、選擇只顯示2路或8路或全16路，選擇刻度打開/關閉，報警信息打開/關系，選擇背景透明度等。


輔助聚焦, R/G/B單色, 斑馬紋, 偽彩色

時間碼, 行場延時, AFD, 比例輔助線

撥輪菜單及快捷功能鍵

S-1053F采用撥盤按壓式菜單鍵，一鍵完成所有菜單操作。監視器頂部設計有F1，F2，F3三個用戶自定義功能鍵，可定義為各種快捷功能，且在菜單打開的模式下，按F3可隨時退出菜單。
支持自定義功能包括：輸入源選擇、一鍵較大背光亮度、波形圖、信息顯示、色溫、時間碼、斑馬紋、矢量圖、音頻表、直方圖、偽彩色、AFD顯示、行/場延時、純色顯示、標線、測試彩條、音頻報警、輔助聚焦、幅型比、掃描模式、放大模式、靜音、圖像靜幀、翻轉模式。


USB固件升級


S-1053F提供一個mini USB口，用于固件升級。用戶可下載較新固件到USB盤，通過Micro USB OTG數據線插上S-1053F監視器，從菜單中直接選擇升級，無需連接電腦。


可換裝多種DV扣板

S-1053F支持DC 6.5-24V 5.5mm帶鎖電源輸入，可安裝視威S-7003系列DV電池扣板供電：


帶鎖HDMI接口

S-1053F監視器的HDMI輸入接口設計有帶鎖定裝置，選配專用的帶鎖HDMI線，可實現HDMI接口可靠地鎖定。此帶鎖HDMI接口也兼容普通的標準HDMI線。

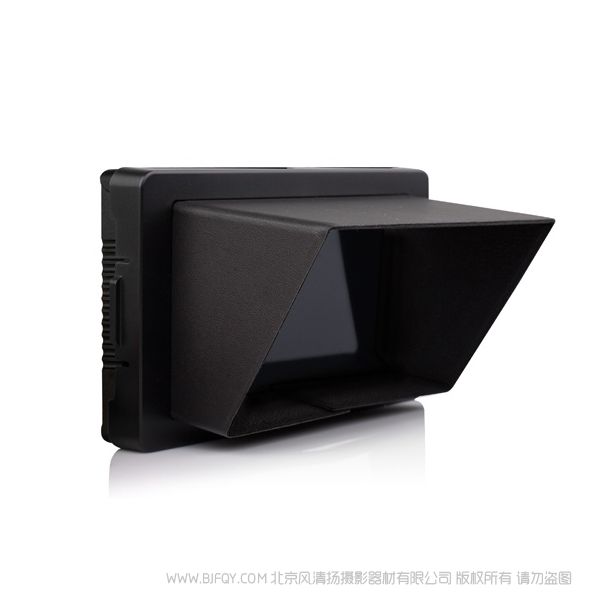

折疊式遮光罩

S-1053F標配有一個專用的折疊式遮光罩，采用卡扣式安裝，完美匹配。
