Ultimatte 12 HD Mini是一款先進的實時摳像器，專為需要使用消費級攝影機創建新一代虛擬場景等應用場合所設計打造。它搭載HDMI接口，非常適合與Blackmagic Studio Camera、Pocket Cinema Camera以及ATEM Mini現場制作切換臺搭配使用。這一型號擁有6GB龐大幀存儲量，能利用預先渲染好的靜幀創建出逼真的固定機位虛擬場景。Ultimatte 12 HD Mini擁有廣播級高品質算法和色彩科學，能呈現出栩栩如生的合成效果。

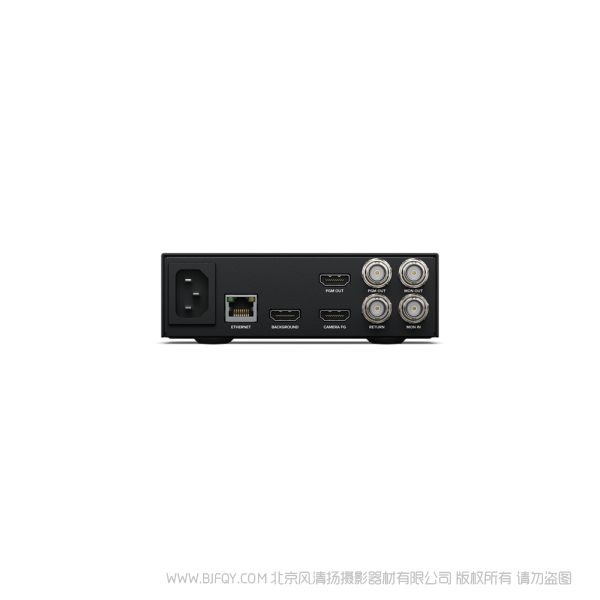

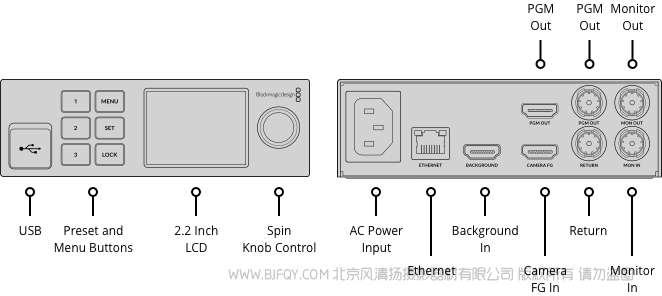

接口

SDI視頻輸入

2

MON IN用于監看堆疊，RETURN用于攝影機控制。

SDI視頻輸出

2

HDMI視頻輸入

2

HDMI視頻輸出

1

視頻輸入再同步

所有輸入均配備。

SDI速率

270Mb、1.5G、3G。

以太網

高達1Gb/s，用于設備控制和加載靜幀到媒體池。

計算機接口

1 x USB-C 3.0，用于設備配置和軟件更新。

格式

SD視頻格式

525i59.94 NTSC、625i50 PAL


HD視頻格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60


SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級。

視頻采樣

4:2:2

色彩精度

10bit

色彩空間

REC 601，REC 709。

多速率支持

自動檢測SD和HD

合成信號源

前景

1 x HDMI輸入

背景

1 x HDMI輸入

來自媒體池的靜幀

背景遮罩

內部窗口

來自媒體池的靜幀

垃圾遮罩

內部窗口

來自媒體池的靜幀

保持遮罩

內部窗口

來自媒體池的靜幀

圖層

來自媒體池的靜幀

圖層遮罩

內部窗口

來自媒體池的靜幀

合成輸出

節目

1 x HDMI

1 x 3G-SDI

監視器

監看輸入

1 x 3G-SDI

用于監看堆疊

監看輸出

1 x 3G-SDI

用于監看節目、前景輸入、背景輸入、混合遮罩、內部遮罩、填充輸出、圖層輸入、背景遮罩輸入、垃圾遮罩輸入、保持遮罩輸入、圖層遮罩輸入、調整后的圖層遮罩、調整后的保持遮罩、調整后的垃圾遮罩、調整后的背景遮罩、屏幕校正。

媒體池

背景靜幀圖像格式

TGA、TIFF、BMP、PNG、JPG。

帶有Alpha通道的背景靜幀圖像格式

TGA、TIFF、BMP。

圖層圖像靜幀圖像格式

TGA、TIFF、BMP、PNG、JPG。

帶有Alpha通道的圖層靜幀圖像格式

TGA、TIFF、BMP。

垃圾遮罩靜幀圖像格式

TIFF、BMP、PNG、JPG。

保持遮罩靜幀圖像格式

TIFF、BMP、PNG、JPG。

媒體池存儲

6GB非易失性內部存儲

顯示

內置2.2英寸彩色顯示屏，可顯示設備名稱、視頻預覽、視頻格式、音頻表、狀態和菜單。

控制

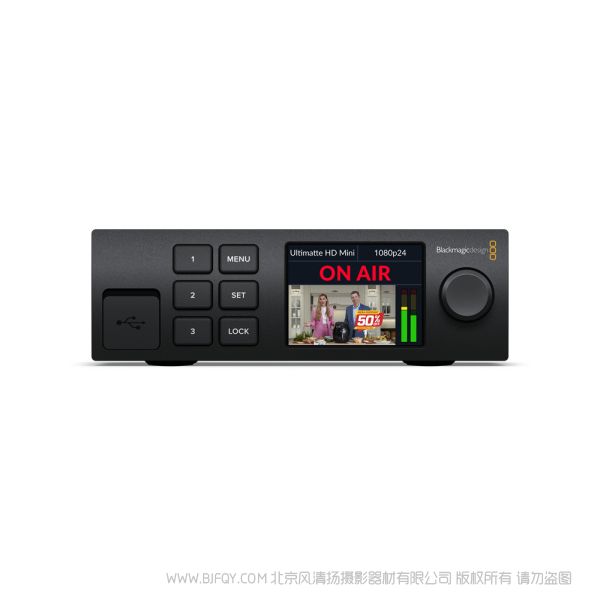

前面板

2.2英寸彩色顯示屏、3個預設按鈕、3個菜單按鈕和旋鈕。

控制接口

通過網絡連接或以太網直連計算機后，運行Ultimatte Software Control或Ultimatte Smart Remote 4進行控制。

軟件控制

Ultimatte Software Control

Mac?或Windows?計算機均支持。

硬件控制面板

Ultimatte Smart Remote 4

攝影機控制

當使用兼容攝影機和ATEM切換臺時，支持Blackmagic Camera Control和Tally。

自定義控制

以太網協議包含在  Ultimatte操作手冊。

軟件

軟件更新

通過USB-C或以太網連接至Mac?或Windows?計算機。

配置

Ultimatte IP地址可通過前面板或通過USB連接Ultimatte Setup實用程序進行設置。

操作系統

Mac 11.0 Big Sur、
Mac 12.0 Monterey或更高版本。

Windows 10，64位
Windows 11

電源要求

電源供應

1 x 內部電源，100-240V AC，50/60Hz

功耗

12W

配件

選購配件

Ultimatte Smart Remote 4

物理安裝

寬1/3RU，高1RU。

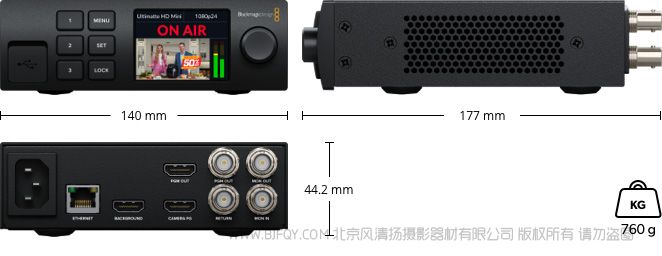

物理規格
