HyperDeck Extreme 4K HDR秉承HyperDeck值得信賴的耐久品質，同時引入節省空間的H.265文件編碼、可選配內部緩存、3D LUT以及HDR支持等革新技術。以H.265記錄高達原生4K文件可以在減少存儲成本的同時依然獲得精良畫質。大尺寸觸摸屏可確保您清晰查看記錄畫面，并獲得所有錄機設置控制。

價格

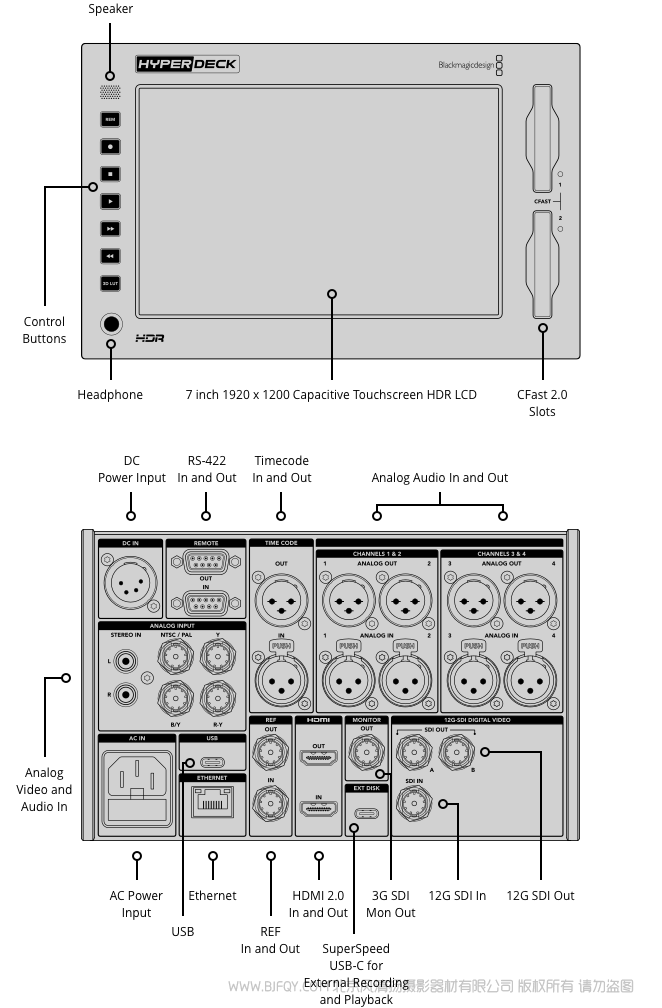

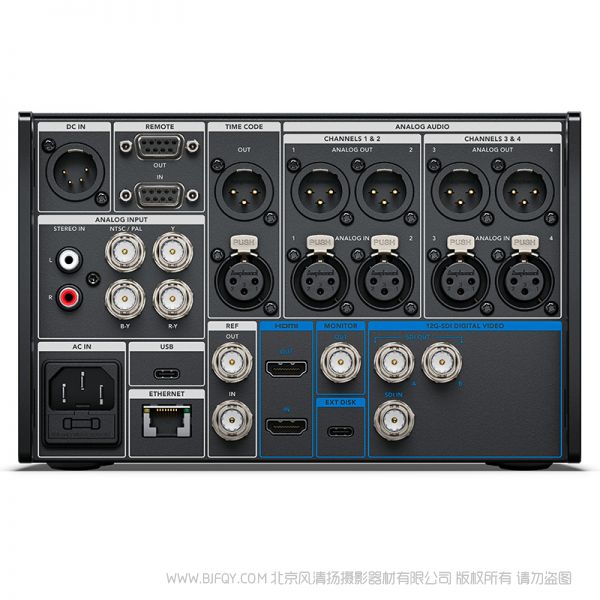

接口

SDI視頻輸入

1

SDI視頻輸出

3（12G-SDI A和B，3G-SDI監看輸出）

SDI速率

270Mb、1.5G、3G、6G、12G

HDMI 2.0視頻輸入

1

HDMI 2.0視頻輸出

1

模擬視頻輸入

1路YUV分量通過3個BNC接口，1路復合NTSC/PAL通過1個BNC接口。

模擬視頻輸出

無

模擬音頻輸入

4通道專業平衡模擬音頻通過XLR接口，以及2通道消費級非平衡模擬音頻通過RCA接口。

內置揚聲器

單聲道

屏幕

7英寸 1920 x 1200。2000尼特 DCI-P3 100% HDR LCD

時間碼接口

1 x XLR輸入及1 x XLR輸出。

同步輸入

三電平或黑場

SDI音頻輸入

16通道內嵌音頻。

SDI音頻輸出

16通道內嵌音頻。

HDMI音頻輸入

8通道內嵌音頻。

HDMI音頻輸出

8通道內嵌音頻。

遠程控制

1 x RS-422輸入，1 x RS-422輸出。

錄機配置

通過用戶界面或Blackmagic HyperDeck Ethernet Protocol協議。

以太網

10Gb/s

外部記錄

1 x USB-C 3.1第二代端口（上至10Gb/s）用于外部硬盤記錄。

計算機接口

1 x USB-C型端口用于軟件更新。

格式

SD視頻格式

525i59.94 NTSC、625i50 PAL


HD視頻格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30


2K DCI視頻格式

1080p23.98 DCI、1080p24 DCI、1080p25 DCI
1080PsF23.98 DCI、1080PsF24 DCI、1080PsF25 DCI


Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60


4K DCI視頻格式

2160p23.98 DCI、2160p24 DCI、2160p25 DCI


SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10和SMPTE 2084


SDI元數據支持

HD RP188和CEA-708隱藏式字幕。SDI上支持HDR元數據。

音頻采樣

電視標準采樣率48Khz，24bit。

視頻采樣

4:2:2 YUV

色彩精度

10bit

色彩空間

REC 601、REC 709、REC 2020。33點3D LUT可通過LUT菜單選項卡進行應用。

多速率支持

自動檢測SD、HD、6G-SDI和12G-SDI。

復制保護

HDMI輸入無法從有復制保護的HDMI信號源上采集。采集和發布內容前請確認版權。

存儲介質

緩存記錄

設有卡槽可選配M.2 PCIe NVMe卡用于緩存記錄上至16Gb/s。支持60mm、80mm和110mm。

存儲介質

2個CFast 2.0卡槽、1個USB-C 3.1第二代擴展端口可用于SD、HD和Ultra HD外部記錄。

存儲介質類型

CFast卡及外接USB-C存儲盤。

存儲介質格式化

可將存儲介質格式化為ExFAT（Windows/Mac）或HFS+（Mac）文件系統。

支持的編解碼

ProRes HQ QuickTime、ProRes 422 QuickTime、ProRes LT QuickTime適用于上至2160p60的所有格式。僅播放ProRes 4444 QuickTime較高2160p60，SDI A和B輸出帶填充和鍵自動指派。H.265高、H.265中、H.265低設置適用于所有逐行格式，上至2160p60。

示波器

示波器

波形、RGB分量、矢量和直方圖示波器，廣播級10bit品質。

觀看模式

畫中畫、可控制不透明度的畫面疊加顯示。波形示波器和RGB分量示波器配有標準和HDR標線，矢量示波器配有縮放功能。

計算機采集

無

控制

內置控制面板

集成LCD電容式觸摸屏，用于設置和菜單導航等屏幕控制。

外部控制

RS-422錄機控制、SDI開始/停止、時間碼運行，內含Blackmagic HyperDeck以太網協議。

軟件

自帶軟件

Blackmagic OS

Blackmagic HyperDeck Setup

內部軟件升級

系統啟動時加載或使用USB端口通過Blackmagic HyperDeck Setup加載。

操作系統

Mac 11.1 Big Sur、
Mac 12.0 Monterey或更高版本。

Windows 10和11。

顯示

自帶LCD屏幕，可用于視頻、音頻和時間碼監看以及菜單設置。

電源要求

電源供應

1個內部100-240V AC電源。1個4針XLR 12V DC端口用于外接電源或電池。

功耗

較大190W。

配件

選購配件

HyperDeck Extreme Control
HyperDeck Extreme Rack Kit

物理安裝

高3RU，寬1/2RU。

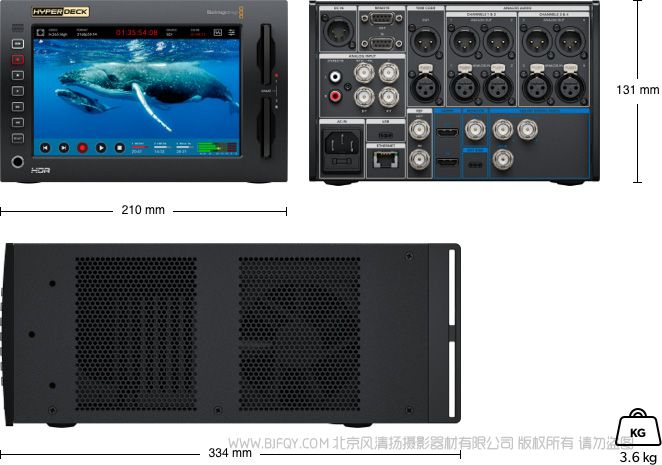

物理規格

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到60° C（-4°到140° F）

相對濕度

0%到90%不結露

裝箱配置

HyperDeck Extreme 4K HDR

歡迎卡內含QR碼，可用于軟件下載。

保修

12個月有限制造商保修。

美國加利福尼亞州弗里蒙特 - 2022 年 4 月 18 日，星期一 - Blackmagic Design今日宣布推出HyperDeck Extreme 4K HDR，這款新品廣播級錄機搭載先進的H.265 4K記錄、觸摸屏用戶界面、內置示波器和HDR屏幕及更多功能。HyperDeck Extreme 4K HDR將于2022年四月起由Blackmagic Design全球經銷商發售，售價US$2995。

HyperDeck Extreme秉承HyperDeck值得信賴的耐久品質，同時引入節省空間的H.265文件編碼、可選配內部緩存、3D LUT以及HDR支持等革新技術。以H.265記錄上至原生4K文件，用戶可以減少存儲成本并保持精良的畫質。大尺寸觸摸屏可確保清晰查看記錄畫面，并獲得所有錄機設置控制。用戶添加HyperDeck Extreme Control后還可將其轉換成傳統的廣播級錄機。因此，HyperDeck Extreme是新一代播出、現場制作和數字標牌的理想方案。

HyperDeck Extreme搭載具有錄機控制的革新觸摸屏用戶界面設計，其大型屏幕方便觀看記錄內容。HyperDeck Extreme還設有兩個存儲卡槽、12G-SDI接口、用于存檔的模擬接口、用于外部硬盤記錄的USB-C接口、前面板揚聲器和耳機接口等眾多功能。此外，還可以選配緩存功能，防止存儲介質已滿或速度太慢時可能出現的丟幀問題。產品兼具AC和DC電源接口，棚內外景皆相宜。

HyperDeck Extreme適用范圍廣泛，還是現場制作的不二選擇，也是母版錄機、片段播放器以及攝影機ISO單獨記錄的理想設備。模擬輸入接口可讓用戶連接老式視頻錄像帶，因此這些舊節目可以被重新制作成時下較新的流媒體影像，或用于剪輯工作。HyperDeck Extreme配備10G以太網可快速上傳媒體文件，讓數字標牌呈現出無比震撼的影像，此外還具有簡單易用的遠程控制協議。用戶甚至還可以將其用作外景錄機，因?yàn)樗钶dHDMI、SDI以及模擬輸入，還內置示波器和3D LUT功能。示波器功能還有助于質檢人員確保所有信號在流媒體播出和直播之前都符合標準。

創新性LCD觸摸屏用戶界面提供了全面而細致的功能控制。屏幕上設有播放、停止以及記錄按鈕，外加可滾動查看記錄內容的迷你時間線，LCD屏幕以HUD風格顯示時間碼、視頻格式、存儲介質狀態以及音頻表等功能。通過觸摸屏可啟用示波器，還可以實現對焦和曝光輔助功能。用戶能通過這塊大尺寸LCD屏幕進入大量設置控制選項，還可以加載和保存3D LUT。

產品支持CFast卡存儲介質，可將內容記錄在常見的閃存卡上。H.265文件尺寸之小，足以在標準CFast卡上進行長時間記錄。此外，其CFast雙卡槽設計還能方便用戶在記錄期間替換錄滿的卡，實現超長記錄。

有時用戶在更換空白卡時，或如果存儲卡速度太慢時，在記錄期間可能會出現丟幀。為避免出現這一問題，可以在HyperDeck Extreme內安裝PCIe閃存硬盤作為記錄緩存所用。緩存會自動保存存儲卡無法記錄的所有內容，從而有效避免了CFast存儲介質或外接硬盤的丟幀問題。即使存儲卡記錄滿時，內容也將繼續記錄到緩存上，直到換卡為止。

新的HDR標準支持以及廣色域高亮屏幕，為開展HDR流程做足準備。采用HDR格式工作時，內置示波器甚至還可更換至HDR示波器顯示。這塊LCD屏幕擁有高亮度、廣色域兩大特點，因此處理Rec. 2020和Rec. 709色彩空間都不在話下。HyperDeck Extreme HDR內置LCD的色域甚至可以處理100%的DCI-P3格式。

HyperDeck Extreme搭載內置波形監看功能，從事高端工作時確保符合廣播要求。波形圖可提供傳統的輸入和播放信號亮度（明度）電平顯示；矢量示波器可讓用戶以100%SDI參考電平查看色彩強度。用戶還可以觀看RGB和YUV分量顯示，這兩個示波器是色彩校正和檢查無效電平的理想工具。直方圖可顯示畫面亮部到暗部的細節分布，以及高光或陰影裁切。

H.265文件尺寸極小，壓縮比控制在60:1到285:1的范圍之間，這類文件僅占極小的存儲空間。而且，H.265也是各大操作系統所廣為支持的格式。HyperDeck Extreme還支持以Apple ProRes 422 HQ、ProRes 422和ProRes 422 LT進行記錄和播放，并且支持以ProRes 4444播放填充和鍵信號。這些文件在DaVinci Resolve、Media Composer、Premiere Pro或Final Cut Pro等軟件上都廣泛兼容。

HyperDeck Extreme搭載10G以太網，可實現極速遠程上傳，是數字標牌的理想選擇。該設備使用簡單文本協議，且用戶可使用Telnet來測試控制命令。要遠程上傳媒體文件，用戶可使用FTP，或甚至使用簡單的FTP客戶端軟件即可。當以太網協議、FTP與大型USB-C磁盤陣列配合使用時，HyperDeck Extreme將是攝取、媒體文件管理以及播放用途的理想廣播服務器選擇。

“新款HyperDeck Extreme 4K HDR為用戶帶來現代的設計和傳統廣播級控制，能夠以H.265記錄原生4K?！盉lackmagic Design首席執行官Grant Petty說?！斑@款先進的記錄和播放錄機搭載豐富的功能，是新一代廣電、現場直播和數字標牌的理想選擇！”

HyperDeck Extreme 4K HDR性能一覽

 *  記錄和播放全分辨率4K
 *  觸摸屏用戶界面帶錄機控制
 *  支持現場制作、數字標牌以及存檔應用
 *  大型LCD屏幕搭載觸摸式用戶界面
 *  CFast雙卡存儲，實現不間斷錄制
 *  可選配媒體緩存，消除丟幀問題
 *  支持先進HDR，廣色域明亮LCD顯示
 *  內置波形圖、矢量圖、分量圖、直方圖示波器。
 *  設有10G以太網端口，可實現超級快速遠程媒體上傳
