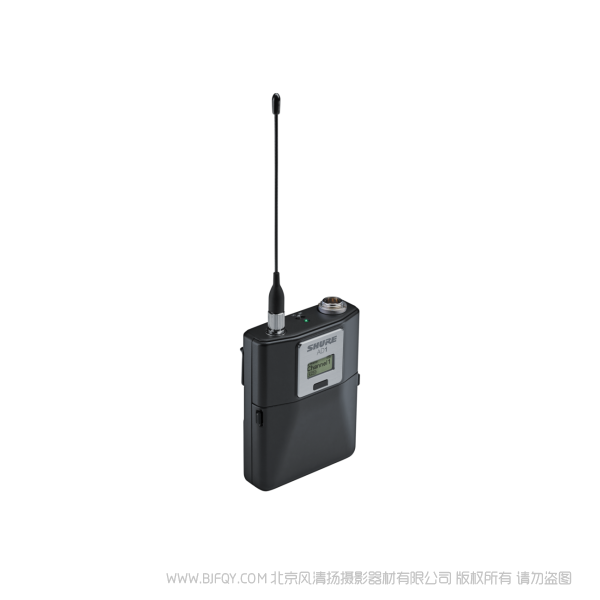

AD1 提供幾乎無可挑剔的音頻質量和射頻性能，外加寬調諧、高密度模式和加密功能。具備牢固的金屬構造，可使用充電電池供電（腰包可使用插座式充電器充電），有 TA4 和 LEMO3 接頭可選。

AD1 無線腰包式發射機兼容 Axient? Digital 數字無線系統。

AD1 具有突破性的射頻性能和高達 184 MHz 的寬調諧范圍，專業品質的無線數字音頻觸手可及。

注意:單獨購買無線組件時，為了系統正常運行，請您確保頻段匹配。

配有 LEMO 接頭的腰包式發射機。

• 兩種傳輸模式：可實現優化覆蓋的標準模式，以及可實現較大系統通道數的全新高密度模式
• 加密功能，安全傳輸
• 兩種接頭選項：TA4 和 LEMO3
• 可拆卸式 ? 波長天線

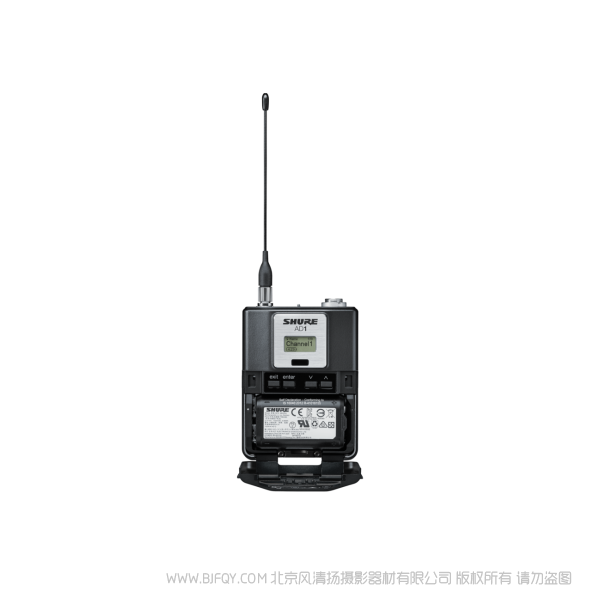

• AA 或 SB900A 鋰離子充電電池，方便的電源選擇
• 適用于插座式充電的外部充電單元

腰包式發射機，輕質耐用的鎂合金外殼
兩種傳輸模式：
-標準模式，可實現較佳覆蓋范圍
-全新高密度模式，可實現較大系統通道數和穩定的覆蓋
射頻載波范圍 470-960MHz
帶加密功能，安全傳輸
可拆卸式?波長天線，工作范圍100米
4針TA4M接口，適用于插座式充電的外部充電單元
頻率和功率位圖式背光LCD顯示屏,鎖定,自動發射機設置
1.5伏AA堿性電池續航8小時，舒爾SB900A 續航11小時

產地：墨西哥

外殼：鎂合金
音頻頻率響應：20 H z- 20 kHz（±1 dB）
增益微調范圍：-12 至 21 dB（1dB 步進）
音頻輸入：TA4M 4針?lè)瞧胶饨涌?，阻?1 mΩ
前置放大器等效輸入噪聲： 120 dBV A計權（典型值）
較大輸入電平 1kHz：衰減器關閉 8.5 dBV，衰減器打開 20.5 dBV
射頻輸出：SMA接口，1/4波長天線，阻抗 50 Ω，占用帶寬 ＜200 kHz
輸出功率 電源：2 mW、10 mW、35 mW 可切換
尺寸（長 X 寬 X 深）86 x 66 x 23 mm
重量：142 克，不含電池

規格

話筒偏移范圍

-12 至 21 dB（采用 1 dB 步進）

電池型號

Shure SB900B 充電鋰電池或 LR6 五號電池 1.5 V

電池工作時間

@ 10 mW

尺寸

86 毫米 x 66 毫米 x 23 毫米（3.4 英寸 x 2.6 英寸 x 0.9 英寸 ）高 x 寬 x 深

重量

155 g（5.0 盎司），無電池

外殼

壓鑄金屬

工作溫度范圍

-18°C (0°F) 至 50°C (122°F)

存儲溫度范圍

-29°C (-20°F) 至 74°C (165°F)

音頻輸入

接頭插頭

4 針插頭迷你連接器（TA4M） 或 Lemo 連接器

配置

非平衡

阻抗

較大輸入電平

1% THD 下 1 千赫

前置放大器等效輸入噪聲 (EIN)

系統增益設置 ≥ +20

-120  dBV, A-加權, 典型

射頻輸出

接頭插頭

SMA

天線類型

1/4 波長天線

阻抗

50 Ω

占用帶寬

<200 千赫茲

通道至通道間隔

調幅類型

Shure Axient 數字

電源

2 mW, 10 mW, 35 mW

Specific Absorption Rate (SAR)

< 0.20 W/kg

輸入連接器示意圖

TA4M

LEMO

頻率范圍和發射機輸出功率

*差距在 608 至 614 MHz 之間。

**一個差距在 608 至 614 MHz 之間且一個差距在 616 至 653 MHz 之間。

***電源傳送至天線端口。

?操作模式取決于所在地區。在巴西，將使用“高密度”模式。在秘魯，較大功率電平為 10mW。

??在印度尼西亞限制為 10mW。

???Z16 僅適用于日本。

△輸出功率限定為 10 mW（608 MHz 以上）。

◇韓國將功率定義為傳導功率 (ERP)，比表中聲明的值低 1dB。

????????????????????????????????????????????????????????????????????????????? ????.

K55 606-694 MHz

* This equipment may be capable of operating on some frequencies not authorized in your region. See Licensing Information.

G56 470-636 MHz

* This equipment may be capable of operating on some frequencies not authorized in your region. See Licensing Information.

K57 606-790 MHz

* This equipment may be capable of operating on some frequencies not authorized in your region. See Licensing Information.

許可信息

許可授予：本設備在一些特定地區使用可能需要獲得主管部門許可證。請向您所在國家的主管部門咨詢相關要求。未經 Shure Incorporated 明確許可的修改或改裝會使你操作本設備的授權失效。 獲得 Shure 無線話筒設備的授權是用戶的責任，許可情況取決于用戶類型和應用情況以及選擇的頻率。Shure 強烈建議你在選擇和訂購頻率之前，應與相關的無線電管理機構聯系，以了解許可授予情況。

低功率電波輻射性電機管理辦法

第十二條

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。 第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

澳大利亞無線警告

此設備在 ACMA 級許可下運行且必須符合所有該許可的所有條件，包括運行頻率。在 2014 年 12 月 31 日之前，如果此設備運行在 520-820 MHz 頻帶，則它將符合條件。警告：在 2014 年 12 月 31 日之后，為了符合條件，此設備不得運行在 694-820 MHz 頻帶。

除了本操作手冊中指定的電源、頻率或其他參數外，無需用戶操作控制。

請遵循您當?shù)氐碾姵亍b和電子廢棄物的回收計劃。

認證

符合美國聯邦通訊委員會法規第 15 章和法規第 74 章的規定。

符合 RSS-210 已通過加拿大 ISED 認證。

FCC ID： DD4AD1G55、DD4AD1G57、DD4AD1K53、DD4AD1K54、DD4AD1X55。IC： 616A-AD1G55、616A-AD1K53。

符合下列歐盟指令的基本要求：

• 2008/34/EC 修訂的 WEEE 指導原則 2012/19/EU
• RoHS 指導原則 EU 2015/863

注意：請遵循您所在地的電池和電子廢棄物回收方案

本產品符合所有相關歐盟指令的基本要求，并且允許使用 CE 標志。

Shure Incorporated 特此聲明該無線電設備符合指令 2014/53/EU 的要求。歐盟符合性聲明的全文可在以下網址查看：http://www.shure.com/europe/compliance

授權的歐洲代表：

Shure Europe GmbH

歐洲、中東、非洲總部

部門：歐洲、中東、非洲批準部

Jakob-Dieffenbacher-Str.12

75031 Eppingen, Germany

電話：+49-7262-92 49 0

傳真：+49-7262-92 49 11 4

電子郵件：EMEAsupport@shure.de

（一）本產品符合“微功率短距離無線電發射設備目錄和技術要求”的具體條款和使用場景；

（二）不得擅自改變使用場景或使用條件、擴大發射頻率范圍、加大發射功率（包括額外加裝射頻功率放大器），不得擅自更改發射天線；

（三）不得對其他合法的無線電臺（站）產生有害干擾，也不得提出免受有害干擾保護；

（四）應當承受輻射射頻能量的工業、科學及醫療（ISM）應用設備的干擾或其他合法的無線電臺（站）干擾；

（五）如對其他合法的無線電臺（站）產生有害干擾時，應立即停止使用，并采取措施消除干擾后方可繼續使用；

（六）在航空器內和依據法律法規、國家有關規定、標準劃設的射電天文臺、氣象雷達站、衛星地球站（含測控、測距、接收、導航站）等軍民用無線電臺（站）、機場等的電磁環境保護區域內使用微功率設備，應當遵守電磁環境保護及相關行業主管部門的規定。
