V2.00 的新功能

隨著較新的DR-701D固件更新，TASCAM成為森海塞爾技術聯盟成員

被視為終極視頻制作的便攜式音頻系統的TASCAM DR-701D，現在可通過2.0版本的固件更新，支持虛擬現實（VR）的內容創作者。此更新支持Ambisonics錄制，能夠實現A和B格式的編碼并提供實時B格式內容的立體聲監聽混音。
堅固和緊湊的機身，DR-701D是VR制作理想的錄音解決方案。

V2.00 固件的主要功能

• 支持A格式/B格式的Ambisonics錄制
• B格式的立體聲通過耳機輸出和線路輸出實現混音輸入監聽和播放
• 支持B格式的AmbiX和FuMa錄制
• 支持B格式音源混合立體聲的輸入監聽與線路輸出
• 四組帶+48V幻象電源的XLR輸入
• GANG功能可精確控制4通道一次
• 可選麥克風定位，可以靈活設置Ambisonics麥克風（直立/顛倒/端面）

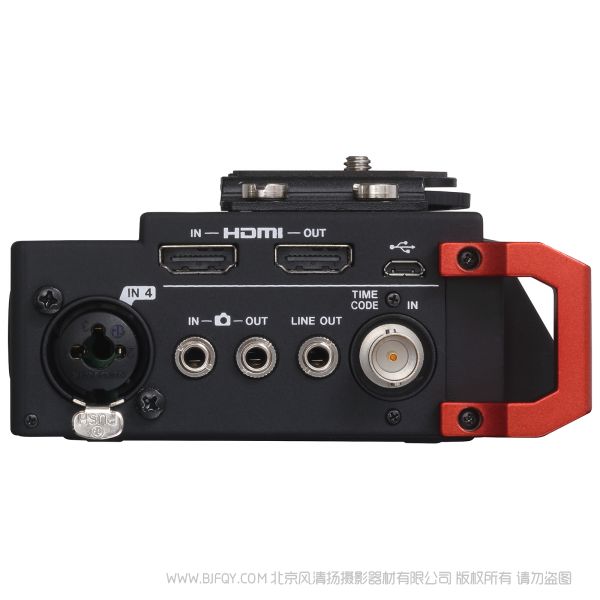

使用HDMI 連接實現各種同步功能

數字時間同步可以較小化圖像和聲音之間的差異

HDMI 輸入和輸出，實現DR-701D 時鐘和相機的數字同步。即使在延長 時間的錄制中，都可以較小化相機錄制的視頻文件和DR-701D 錄制的音 頻文件這兩者之間的時間差異。

可以同步使用相機進行開始和停止錄制

使用HDMI 連接，可以同步使用相機進行開始和停止錄制。所以，只需 按下相機的開始錄制按鈕就可以在DR-701D 上同步開始音頻錄制。這個 功能可以實現平穩錄制運作，防止錄制的遺漏。

多部DR-701D 設備的級聯操作

使用HDMI 連接多部設備，附屬的DR-701D 子設備可以隨一臺母設備進行同 步開始和停止錄制。因為音頻也可以通過HDMI 連接來輸出，所以，可以通 過使用子設備而無需重新連接耳機來選擇監聽。

支持時間碼輸入，時間數據可以儲存在已錄制的文件中

支持外部時間碼輸入，時間數據可以準確無誤地添加到DR-701D 錄制好的文 件中。BNC 接口———專業設備的行業標準 ——可以防止由于突如其來的電 源斷開導致時間碼中斷。因為本設備帶有一個內置的時間碼發生器，所以，可 以根據需要來添加時間數據到文件中而無需外部時間碼的輸入。

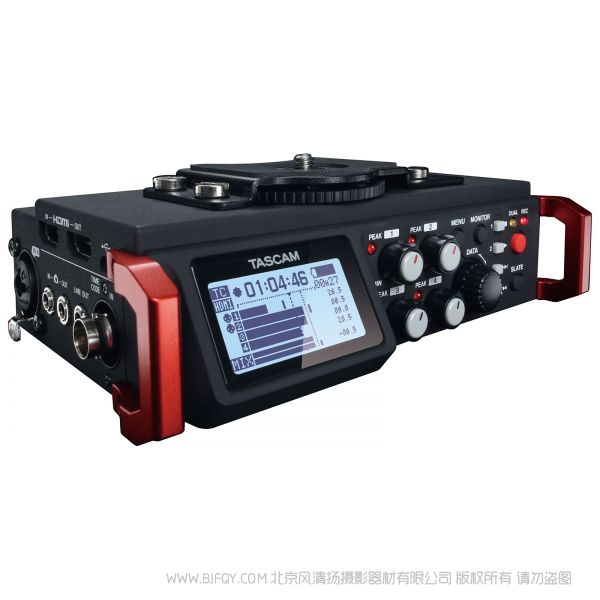

鎂合金用作機身外殼的材料，專為輕便，牢固的機身設計

本設備由鎂合金組成，非常適合輕便，牢固的機身結構。除了具備有多個輸入連接，即使有相機支持系統或者附有 防震器，它的設計還具有流動性。安裝三腳架的螺紋附在在本設備的底部，相機的附在螺桿和熱靴（可移除）附在 本設備的頂部。DR-701D 設備可以安置在較佳的位置上。 例如，它可以安裝在三腳架和相機之間，或者安裝在相 機頂部，這需要使用熱靴安裝孔。

高品質HDDA (高清晰度分離架構) 麥克風前置放大器

麥克風前置放大器可以放大麥克風的音頻輸出，這對錄制的音頻質量有顯著的影響作用。此DR-701D 具有TASCAM HDDA 麥克風前置放大器。差分麥克風前置放大器線路采用分離架構， 由精心挑選的組件構成。例如，由于運算放大器對音質的影響很大，所 以選擇了德州儀器的OPA1652, 它比前版本DR-70D 型號中使用的運算 放大器具有更高的品質和更低的噪音。所以，此設備具有相當于-124 dBu 或更好的輸入噪音。
A/D 轉換器將模擬信號轉換為數字信號，它是由旭化成公司制作的，相 當于那些用在TASCAM DR 系列線性PCM 錄音機下的頂級機型中的轉 換器。高音質HDDA 線路如實地將放大后的音頻轉換成數字。錄制6 音軌時，分辨率高達96kHz/24-bit ， 錄制雙音軌時， 分辨率為 192kHz/24-bit。

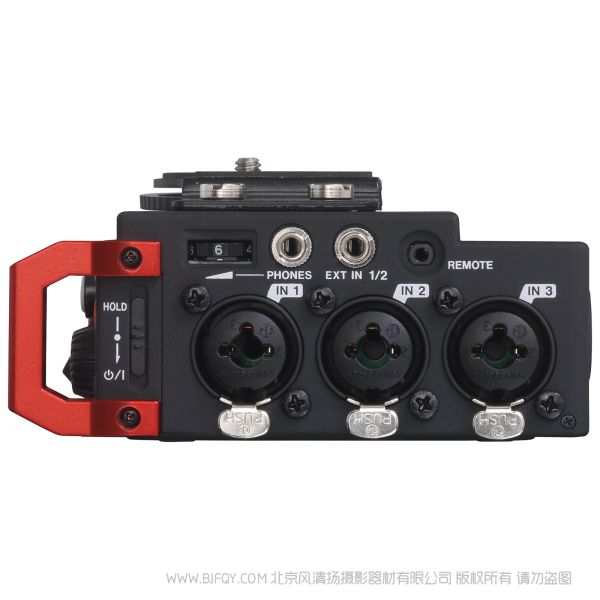

4個XLR/TRS 組合插孔，可以設置大范圍的麥克風

內置有4 個 XLR/TRS 輸入，可以獨立調整輸入電平，通過兩個獵槍麥克風和 一個立體聲麥克風，4 聲道可以分別制造出環境音和獨立聲源的拾音。因為聲 道（1-2）可以選擇一個3.5 毫米的立體聲輸入，以及聲道（3-4）可以選擇內 置的全向麥克風，所以這樣就可以設置更大范圍的麥克風。

多頻段限制器和內置5 級低切濾波器

限制器功能，可以自動調整包括所有4 個輸入的過大輸入電平。這樣可以帶來 更自然的音質，因為多頻帶限制器只影響到過大輸入的頻率范圍。此外，可以 調整5 級低切濾波器來消減風的噪聲，隆隆聲和其他不想要的低頻率。

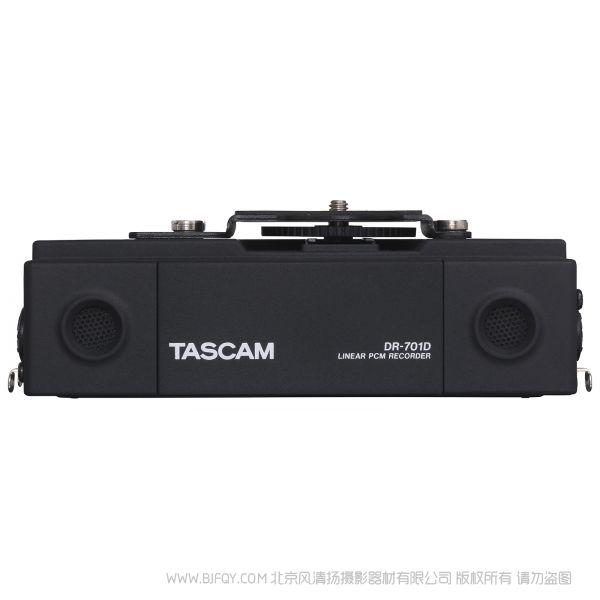

可以使用內置立體聲麥克和外部麥克風組合進行錄制

具備的兩個內置電容麥克風，使本設備可以很容易地捕捉到自然的立體聲圖像。例如， 結合使用小型手持或獵槍麥克風，這樣的緊湊設置可以在采訪和周圍環境下同步錄制 揚聲器。

專門為使用單反相機錄像設計

CAMERA OUT (

 OUT) 接口可以讓DR-701D 和相機同步錄制

專用連接器用來輸出混合音頻到單反相機或攝像機。 通過這種方式，DR-701D 和相機錄制相同的音頻。 考慮到輸入電平在相機制造商中會有不同，以及輸入 調整在相機中會受到限制，輸出電平已做成可調整型。

CAMERA IN (

 IN) 插孔可以監聽相機已錄制的聲音

除了CAMERA OUT (

 OUT)外, 具備的CAMERA IN (

 IN)插孔可以監聽單反相機的音頻。結合DR-701D 監聽選擇功能使用這個 可以讓您輕松地監聽到不僅DR-701D，還有單反相機中您想要的音頻。

通用平音發生器，可以輕松調整視頻文件

用來生成平音音調的發生器是內置的，它可以協助校準。此外，通過使用SLATE 按鈕，在錄制開始（或開始和終止） 中自動生成的音調和平音音調可以在任何時候生成。

立體聲迷你插孔麥克風輸入 (1-2)可以用來連接攝像機的麥克風

在多個輸入中，具備立體聲迷你插孔輸出的攝像機麥克風可以使用 3.5 毫米的立體聲迷你1-2 輸入插孔。一種設置 是連接一個攝像機麥克風到1-2 輸入插孔用來錄制環境，XLR 獵槍麥克風連接到輸入3-4。插入式電源也可以使用 到3.5 毫米輸入，供那些麥克風使用。

優秀的易用性，可以防止錯誤操作，提高使用率

HOLD開關可以禁止意想不到的操作，防止前面板錯誤的控制操作，從4增益 調節旋鈕開始。 防止錯誤操作的各種設計功能的其他例子，如，在左側和右 側的手柄既可以保護控制面板也可以用來安裝肩帶。 此外，增益調整旋鈕的 設計使得它們不會因輕微的碰觸而發生移動，這樣可以減少意想不到的移動。 簡易使用的其它細節包括液晶屏和LED燈，即使在陽光直射下都能有很高的可 視度。

可用作獨立的錄音機

DR-701D 可用作一個4 輸入聲道的6 音軌便捷式錄音機。可以將肩帶附加到 固定在前面板兩端的紅色手柄上。可以掛在脖子或肩膀上，同樣簡單易用，具有很 高的靈活性。

可以用USB 移動電池供電

除了4 節5 號電池外，可以使用迷你B 型端口的移動電源來供電，可以進行更長時 間的操作。

雙錄制功能可以同時錄制兩個不同電平的文件

可以同時錄制兩個不同電平的音頻文件來創建文件，以防因意外的輸入負荷造成剪短主錄音。

功能列表

• 常見的SD/SDHC/SDXC 卡, 便于使用，用作錄制的介質
• 較多同時錄制6 個音軌
• MONO, STEREO, 2MIX, DUAL MONO, DUAL ST 和DUAL2MIX 錄制模式
• 錄制格式: 16/24-bit, 44.1/48/96/192kHz (WAV/BWF)(192kHz 僅用于雙音軌錄制)
• 內置原裝TASCAM HDDA 麥克風前置放大器，提供 高品質音頻
• 可以單獨調整每個輸入電平
• XLR/TRS 輸入支持+4dBu 線路電平，24/48V 幻象電源
• 使用HDMI 接口連接相機可以同步進行時鐘和開始/停止錄制
• DR-701D 的音頻信號可以從HDMI OUT 端口輸出到一個外部錄音機上
• 級聯功能，使用HDMI 連接，允許DR-701D 傳輸和監聽運行
• 時間碼可以通過TC IN 接口輸入，開始錄制時間被添加到文件中
• 時間碼發生器 (RTC) 允許將開始錄制時間添加到文件中，即使沒有輸入時間碼
• 支持插入式電源麥克風和高輸出麥克風(1-2)
• CAMERA OUT (

•  OUT) 插孔可以輸出 DR-701D 的音頻混音到數碼單反相機中
• CAMERA IN (

•  IN) 插孔可以通過DR-701D 監聽數碼單反相機的聲音
• 高品質音頻通過一個線路輸出插孔分別從耳機插孔輸出
• 耳機插孔較大輸出50mW+50mW
• 三腳架安裝螺紋 (底部)，可用硬幣（頂部）和熱靴（頂部）來安裝或拆除的相機螺釘
• 前面左右兩側的手柄既可以保護控制表面，也可以用來安裝肩帶
• 橡膠的傳輸和SLATE 按鈕可以減少運行過程中的噪聲
• HOLD 開關可以防止錯誤操作
• 帶背光的128×64 點陣圖形LCD
• 即使在陽光直射的地方，LED 燈也有較高的可視度
• 使用USB 2.0 可以高速傳輸文件到計算機上
• 包含迷你B 型USB 連接線
• 4 節5 號電池供電，USB 汽車電源供電或者PS-P520E AC 適配器 (另售)
• BP-6 5 號外部電池（另售）可以長時間運行
• 可以連接另售的RC-3F 腳踏開關和RC-10 無線遙控器（兩個單獨出售）
• 內置混音器可以搖攝和調整電平，也可以監聽獨唱，并輸出4 聲道的混音
• GANG 功能運行同時控制多個聲道的電平
• 顯示各個聲道的微調設置
• 5 級低切濾波器 (50/80/120/180/220 Hz) 消減不必要的低頻
• 多波段限制器自動調節輸入負荷(可以1/L 和2/R 立體聲連接)
• 延遲功能可以抵消麥克風之間的時間差 (+/-150 毫秒)
• 中側解碼器功能可以結合中端的立體聲麥克風使用
• 平音插入功能 (自動/手動)
• 可以選擇平音插入點（當使用平音AUTO 功能時，錄制開始或者錄制開始和停止）
• 文件名格式可以設置成指定用戶文字或日期
• 雙錄制功能 (-1 dB 至 -12 dB 范圍) 允許同時錄制兩個不同電平的文件
• 當預先設置的文件大小達到較大值時，會創建一個新文件并持續錄制
• 曲目增益功能允許在錄制過程中通過在所需位置創建一個新文件來拆分文件
• 可以設置保持電平峰值的顯示時間
• 即使在電源關閉的情況下，恢復功能能夠記住播放的位置
• 標記功能允許添加多達99 個點到單個文件中（標記信息可以在支持BWF 的軟件中使用）
• 音頻發生器功能便于調整不同設備的相對電平

V2.00 的新功能

• 支持A格式/B格式的Ambisonics錄制
• B格式的立體聲通過耳機輸出和線路輸出實現混音輸入監聽和播放
• 支持B格式的AmbiX和FuMa錄制
• 支持B格式音源混合立體聲的輸入監聽與線路輸出
• GANG功能可精確控制4通道一次
• 可選麥克風定位，可以靈活設置Ambisonics麥克風（直立/顛倒/端面）

規格內容

音頻性能

* Based on JEITA CP-2150

Recording Duration

The table below shows the maximum recording time on SD/SDHC/SDXC cards of different capacities for different file formats for recording.

• The recording times shown above are estimates. They might differ depending on the SD/SDHC/SDXC card in use.
• The recording times shown above are not continuous recording times, but rather they are the total possible recording times for the SD/SDHC/SDXC card.
• If recorded in mono in WAV files, the maximum recording time will be double the figures above.
• For dual and 4-channel recording in WAV/BWF format, the recording times are about half those shown above.
