接口

視頻輸入接口總數

11個，其中10個為有效輸入

視頻輸出接口總數

10

輔助輸出接口總數

3

SDI速率

270Mb、1.5G、3G、6G

音頻輸入接口總數

2路XLR 2路RCA

音頻輸出接口總數

2路XLR用于節目

時間碼接口

無

同步輸入

三電平或黑場

視頻輸入再同步

10路輸入均配備

SDI視頻輸入

10路可切換10bit SD/HD/Ultra HD 4K。2通道嵌入式音頻。

HDMI視頻輸入

1路HDMI A類。可切換10bit SD/HD/Ultra HD 4K。2通道嵌入式音頻。

模擬音頻輸出

2路XLR

SDI音頻輸出

所有SDI輸出上都嵌入2個音頻通道。

SDI節目輸出

2路可切換10bit SD/HD/Ultra HD 4K。

HDMI節目輸出

1路HDMI A類。可切換10bit SD/HD/Ultra HD 4K。

下變換SDI節目輸出

1路10-bit（Ultra HD 4K到HD）

SDI預監輸出

1路可切換10bit SD/HD/Ultra HD 4K。

Multi View總數

1

SDI Multi View輸出

1

HDMI Multi View輸出

1

控制面板接口

以太網支持10/100/1000 BaseT。控制面板和切換臺主機可通過網絡直接連接。

Tally輸出

可通過以太網接口連接Blackmagic Design的GPI and Tally Interface添加。（需另購）

計算機接口

1個USB 2.0端口。

格式

SD視頻格式

525i59.94 NTSC、625i50 PAL

HD視頻格式

720p50、720p59.94
1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94
1080i50、 1080i59.94

Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97

SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 424M。

視頻采樣

4:2:2

色彩精度

10bit

色彩空間

REC 601、 REC 709、 REC 2020

計算機HDMI輸入分辨率

720 x 480i 59.94Hz、
720 x 576i 50Hz、
1280 x 720 59.94Hz、
1280 x 720 50Hz、
1920 x 1080 50Hz、
1920 x 1080 59.94Hz、
3840 x 2160 23.98Hz、
3840 x 2160 24Hz、
3840 x 2160 25Hz、
3840 x 2160 29.97Hz。

產品規格

上游鍵控

4個，帶色鍵/線性鍵/亮度鍵

下游鍵控

2

對講支持

無

混音消除支持

無

色度鍵控

4

線性/亮度鍵控

7

轉場鍵控（Stinger/DVE）

1個Stinger，1個DVE

疊加層總數

8

圖形發生器

7

彩底發生器

2

帶3D邊框或下拉陰影的DVE

1

控制面板兼容性

首選ATEM 1 M/E Broadcast Panel。兼容ATEM 1 M/E Advanced Panel、ATEM 2 M/E Advanced Panel及ATEM 4 M/E Advanced Panel硬件控制面板。
附贈ATEM Software Control Panel軟件控制面板。

媒體播放器

媒體播放器

2

通道

每個媒體播放器都有填充和鍵通道。

媒體池靜幀容量

32個，帶填充和鍵

媒體池片段容量

2個，帶填充和鍵，

媒體播放器可存放的720 HD片段長度

1600幀

媒體播放器可存放的1080 HD片段長度

720幀

媒體播放器可存放的Ultra HD片段長度

180幀

NTSC/PAL制式片段較大長度

3600幀

媒體池靜態圖格式

PNG、TGA、BMP、GIF、JPEG和TIFF

媒體池視頻文件格式

TGA序列

媒體池音頻文件格式

WAV、MP3和AIFF

多畫面分割監看

多畫面分割監看

1路10畫面布局

可指派窗口

8

Tally

紅色表示節目，綠色表示預監。

窗口源標簽

支持

多畫面分割視頻格式

HD

顯示器

界面

監視器較低分辨率要求為1366 x 768像素。

前面板

內置LCD監視器，可顯示視頻，42個LED按鈕用于Aux切換。

處理

色彩空間轉換

硬件實時

處理延遲

< 2條掃描線。

調音臺

2通道調音臺，具備12路輸入。可選On/Off/音頻跟隨視頻（AFV）。電平和峰值音頻表。主增益控制。模擬輸出可用于獨立的監看。

4K到HD下變換

支持，1路節目。

軟件

附贈軟件控制面板

附贈ATEM Software Control Panel軟件控制面板，支持Mac 10.12 Sierra、Mac 10.13 High Sierra或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系統。

軟件更新

使用USB 2.0接口直接連接到Mac OS或Windows計算機 附贈ATEM Switcher Utility軟件。

配置

通過ATEM Software Control Panel配置。ATEM切換臺IP地址除外，該設置需要使用USB連接線連接切換臺后通過ATEM Switcher Utility軟件設置。

操作系統

Mac 10.14 Mojave、
Mac 10.15 Catalina或更高版本。

Windows 8.1和10操作系統。

電源要求

電源

1個內部100-240V AC電源

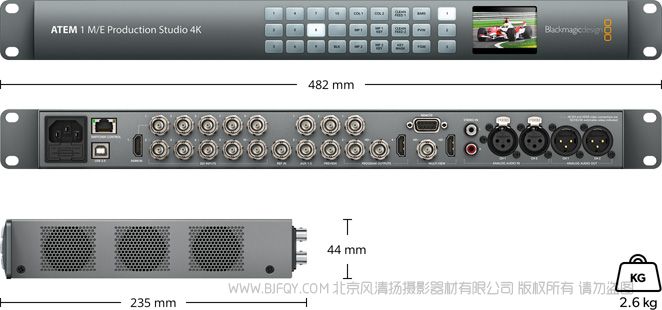

物理規格

物理安裝

物理安裝

1RU

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到60° C（-4° 到 140° F）

相對濕度

0%到90%不結露

裝箱配置

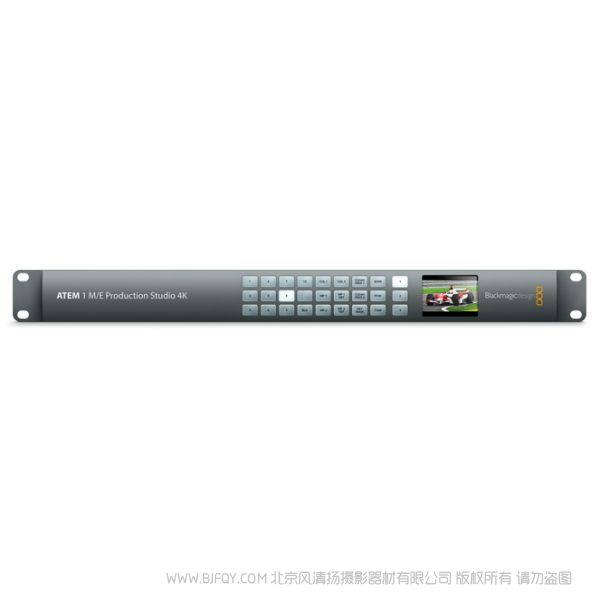

ATEM 1 M/E Production Studio 4K

含有軟件和操作手冊的SD卡

保修

12個月有限制造商保修。
